MIL-W-25038
MIL-W-25038/3 MIL線纜
TAGS:
應用與描述：
單芯聚四氟乙烯(PTFE)絕緣，MIL-W-25038/3 電纜應用在發動機艙，火災探測電路，飛行的關鍵電路，飛行系統等航天空航天中，MIL-W-25038/3 (Thermazone IIIK) 電線運行在極其惡劣的環境下，并在振動，與火焰直接接觸的關鍵電路中使用。MIL-W-25038/3(Thermazone IIIG)也達到或超過了 MIL-W-25038/3 的要求，并在創新的獨立系統中以較低的成本，來提供這些工作。

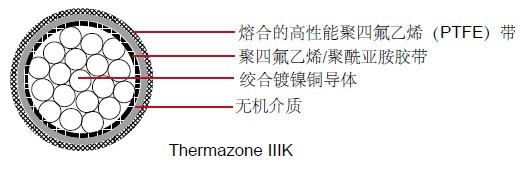

結構：
導體：12-18 AWG: 27%的絞合鍍鎳銅導體
20-22 AWG: 27%的絞合鍍鎳高強度銅合金
絕緣： Thermazone IIIK:
外層：聚四氟乙烯/聚酰亞胺膠帶
內層：無機介質
Thermazone IIIG:
外層：聚四氟乙烯玻璃絲
內層：無機介質
護套：熔合的高性能聚四氟乙烯(PTFE)帶護套
標識：表面印刷 MIL-W-25038
特性：
額定溫度：-55°C +260°C
額定電壓：600 volts
顏色編碼：MIL-STD-104
尺寸和重量：
| M25038/3 THERMAZONE IIIK | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| AWG | 導體絞合 |
導體直徑
|
成纜外徑 （*大）
| 成纜外徑 （*?。?p style="padding: 0px; margin: 0px 0px 1.5em; line-height: 21px; border: 0px;"> |
*大電阻 @ 20°C OHMS/ MFT | 重量 LBS/MFT | |||
| IN | MM | IN | MM | IN | MM | ||||
| 22 | 19/34 | 0.031 | 0.787 | 0.054 | 1.372 | 0.040 | 1.016 | 23.700 | 4.2 |
| 20 | 19/32 | 0.040 | 1.016 | 0.083 | 2.108 | 0.048 | 1.219 | 15.300 | 9.00 |
| 18 | 19/30 | 0.050 | 1.270 | 0.097 | 2.464 | 0.065 | 1.651 | 8.500 | 10.5 |
| 16 | 19/29 | 0.056 | 1.422 | 0.103 | 2.616 | 0.068 | 1.727 | 6.660 | 13.5 |
| 14 | 19/27 | 0.072 | 1.829 | 0.123 | 3.124 | 0.097 | 2.464 | 4.320 | 19.5 |
| 12 | 19/25 | 0.090 | 2.286 | 0.142 | 3.607 | 0.100 | 2.540 | 2.780 | 28.0 |
| M25038/3 THERMAZONE IIIG | |||||||||
| AWG | 導體絞合 |
導體直徑
|
成纜外徑 （*大）
|
成纜外徑 （*小）
|
*大電阻 @ 20°C OHMS/ MFT | 重量 LBS/MFT | |||
| IN | MM | IN | MM | IN | MM | ||||
| 22 | 19/34 | 0.031 | 0.787 | 0.075 | 1.905 | 0.055 | 1.397 | 23.700 | 4.2 |
| 20 | 19/32 | 0.040 | 1.016 | 0.083 | 2.108 | 0.048 | 1.219 | 15.300 | 9.0 |
| 18 | 19/30 | 0.050 | 1.270 | 0.097 | 2.464 | 0.065 | 1.651 | 8.500 | 10.5 |
| 16 | 19/29 | 0.056 | 1.422 | 0.103 | 2.616 | 0.068 | 1.727 | 6.660 | 13.5 |
| 14 | 19/27 | 0.072 | 1.829 | 0.123 | 3.124 | 0.097 | 2.464 | 4.320 | 19.5 |
| 12 | 19/25 | 0.090 | 2.286 | 0.142 | 3.607 | 0.100 | 2.540 | 2.780 | 28.0 |
